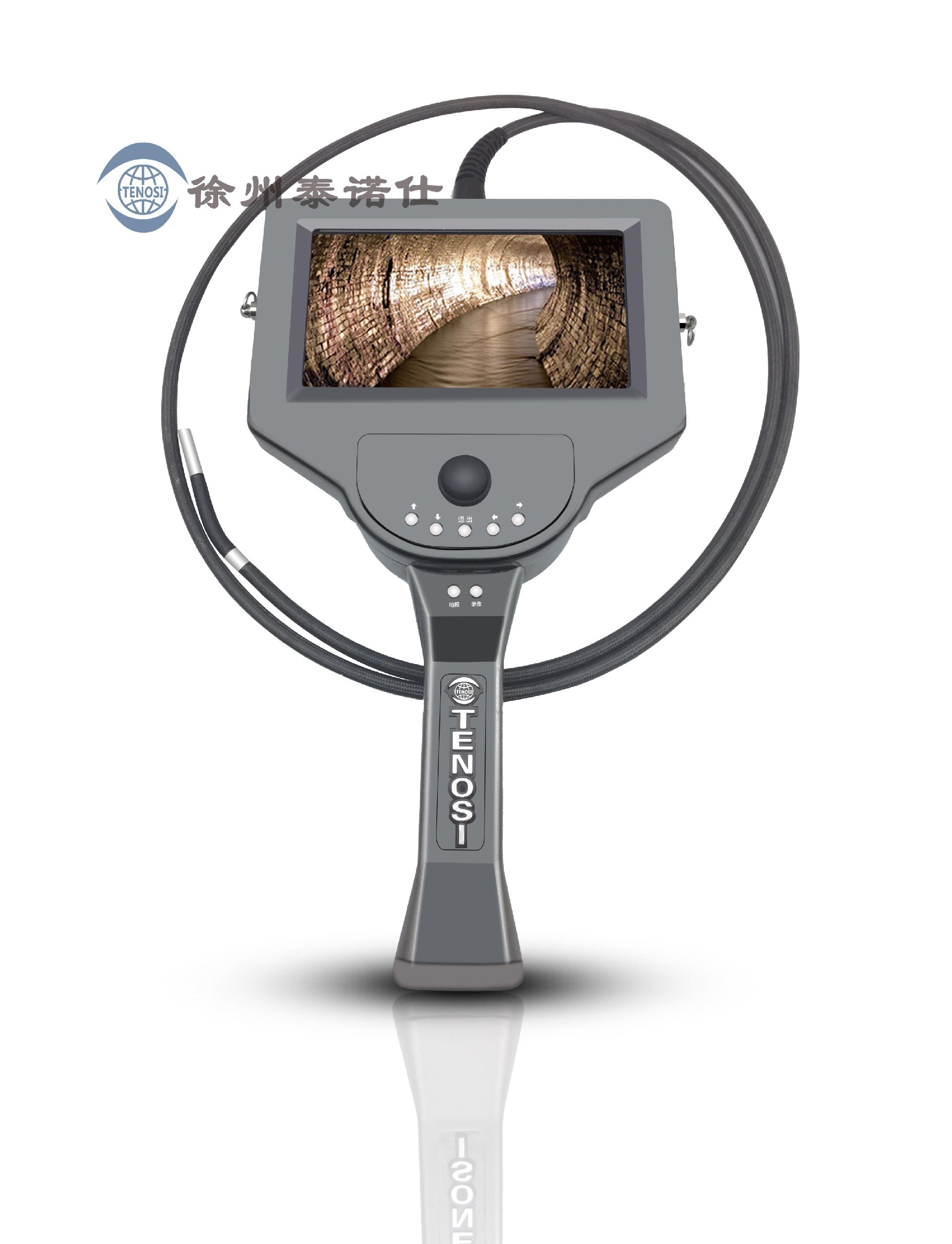

国内领先——三维测量内窥镜 TND-RE-T ，不仅可以提供被检区域缺陷、裂痕、凹陷等图像，还可以对被检区域缺陷、裂痕、凹陷等目标长度、宽度、深度及面积进行定量分析。
产品特点：
l 独有的激光发射、传输、定位及超微集成技术
l 独有的激光点识别算法
l 独有的屏幕动态光坐标尺技术

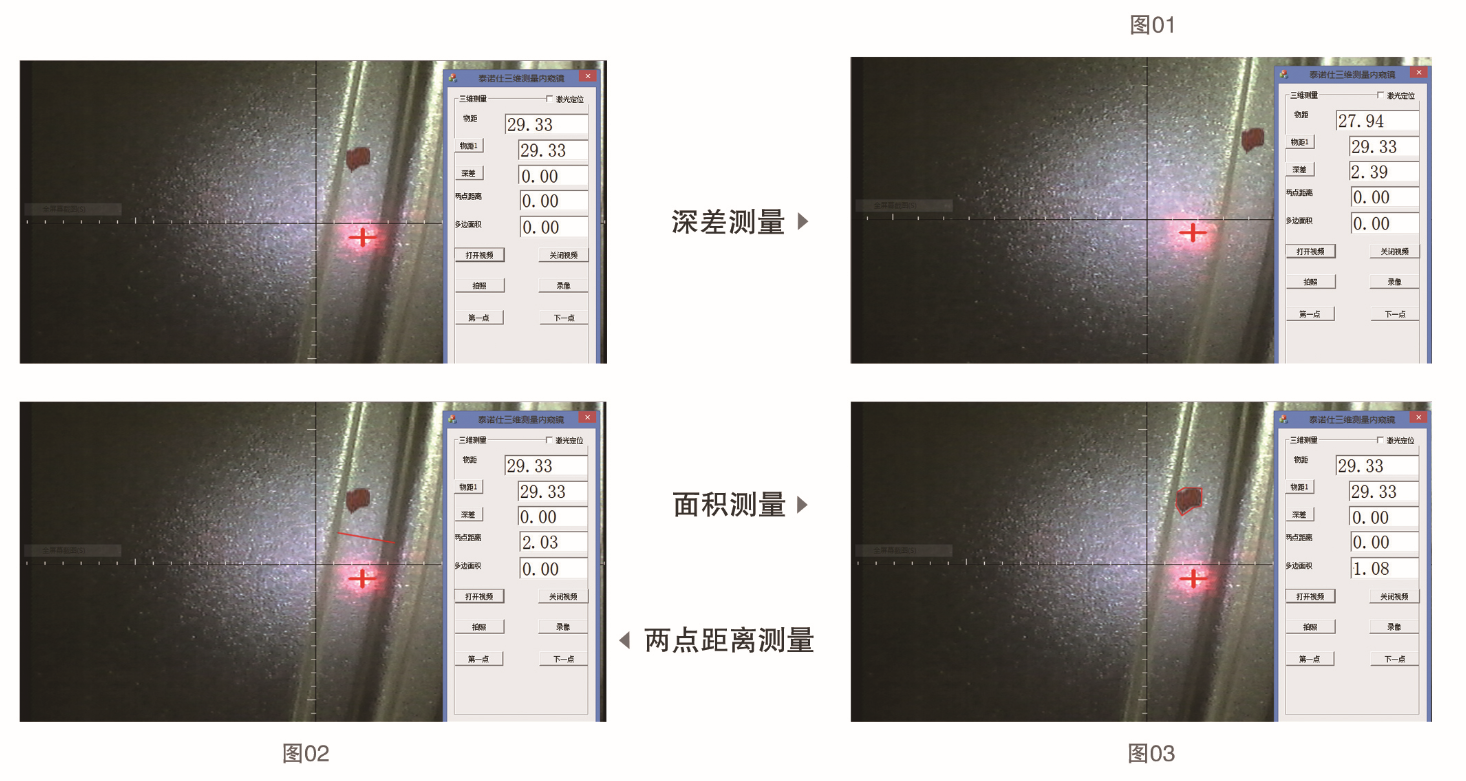

l 可对目标区域的长度、深度以及面积进行实时测量
l 便携式一体化设计，携带操作方便
l ≥ 7 寸高清液晶触摸屏，百万高清摄像头
l 多功能图像处理系统，可拍照、录像、存储、浏览等
l 可按客户要求，定制研发生产
用途（工业）：
（ 1 ）设备与车辆维修：工业设备、电力系统、石油化工、汽车、轮船、飞机等；
（ 2 ）产品质量检验：管道、精密铸造、精密加工、焊接、压力容器、装配情况等；
（ 3 ）其他检查：建筑、水利等
|
品名 |
三维测量内窥镜（ TND-RE-T ） |
|
|
摄像头 |
||
|
镜头外径 |
≥Φ 6mm |
|
|
像 素 |
45 万 |
100 万 |
|
视 场 角 |
70 ° |
70 ° |
|
景深范围 |
10-100mm |
20-80mm |
|
观察方向 |
直视 |
|
|
焦 距 |
固定 |
|
|
镜头外壳材质 |
钛合金 / 不锈钢 |
|
|
激光器 |
||
|
类 型 |
红色激光 / 绿色激光 |
|
|
波 长 |
650nm/532nm |
|
|
电 压 |
≤ 3V |
|
|
功 率 |
≤ 0.5W |
|
|
测量参数 |
||
|
深 度 |
5-100mm （深差范围： 0-95mm ） |
|
|
长 度 |
0-100mm |
|
|
面 积 |
≤ 10000 ² mm |
|
|
显示最小单位 |
||
|
准 确 度 |
≤± 5% |
|
|
测量条件 |
反射光不能直视镜头，屏幕上能够显示激光点 |
|
|
插入管及窥头操控 |
||
|
插入管材质 |
钨丝 / 不锈钢 / 涂塑 |
|
|
插入管直径 |
≥Φ 6mm |
|
|
插入管长度 |
1.5m （可定制） |
|
|

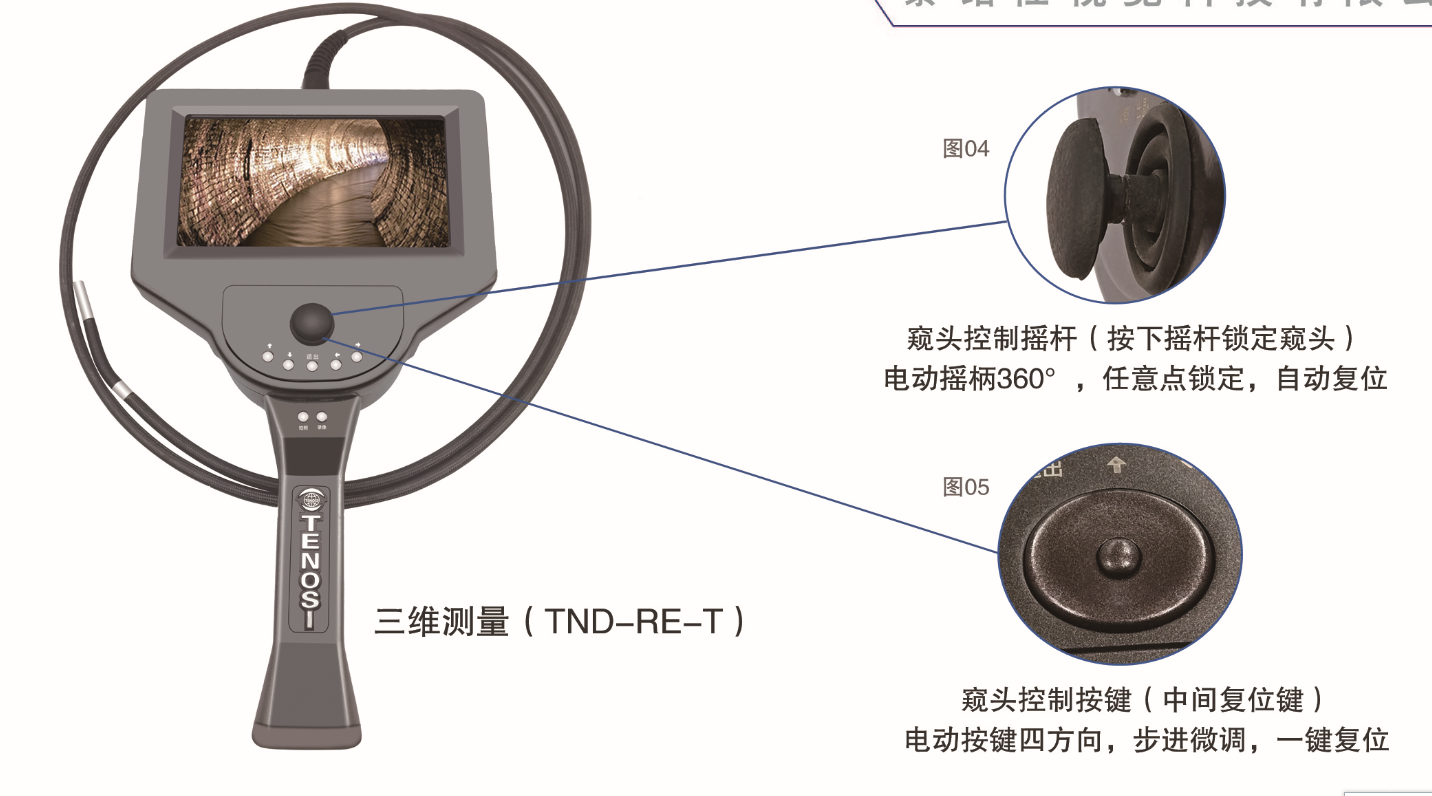

操控方式 |
电动摇柄 360 °，任意点锁定，自动复位； 电动按键四方向，步进微调，一键复位； |
|
|
窥头弯曲方向 |
360 °全向 / 上下左右四个方向 |
|
|
窥头弯曲角度 |
≥ 120 °（工作长度≥ 3 米时，弯曲角度≥ 90 °） |
|
|
系统 |
||
|
照 明 |
高亮度 LED |
|
|
LED 灯寿命 |
≥ 3W 小时 |
|
|
亮度调节 |
亮度可无极调整 |
|
|
屏幕尺寸 |
≥ 7 寸，高清触摸显示屏 |
|
|
屏幕分辨率 |
≥ 1024*768 |
|
|
操作系统 |
Windows7/8 |
|
|
存储容量 |
≥ 32G |
|
|
拍 录 |
具有拍照、录像、存储、浏览功能 |
|
|
存储格式 |
图片格式 JEPG ，视频格式 AVI |
|
|
数据接口 |
视频接口、 USB 接口 |
|
|
菜单语言 |
简体中文 / 英文 |
|
|
供电类型 |
充电锂电池（可拆卸） |
|
|
电池容量 |
8.4V ， 5000mAh |
|
|
工作时间 |
≥ 8h |
|
|
主机尺寸 |
400mm × 180mm × 65mm |
|
|
主机重量 |
1.5Kg （含电池） |
|
|
仪器箱尺寸 |
640mm × 460mm × 135mm |
|
|
使用环境 |
||
|
工作温度 |
-10 ℃～ 50 ℃ |
|
|
存储温度 |
-20 ℃～ 60 ℃ |
|
|
相对湿度 |
最大 90% ，无冷凝 |
|
|
防水性 |
探头及插入管防水等级 IP67 |
|
|
配置清单 |
||
|
内窥镜主机，仪器箱，锂电池组× 2 ，充电盒，电源适配器（ 8.4V ）， USB 数据线，视频数据线，清洁套装，使用说明书，合格证，保修卡，装箱清单。 |
||
|
选配 |
||
|
台式（设备） |
检测部分（含镜头及控制）与主机（含显示）独立设计 |
|
|
支撑杆 |
铝合金材质，套于插入管外侧，便于使用。 |
|
